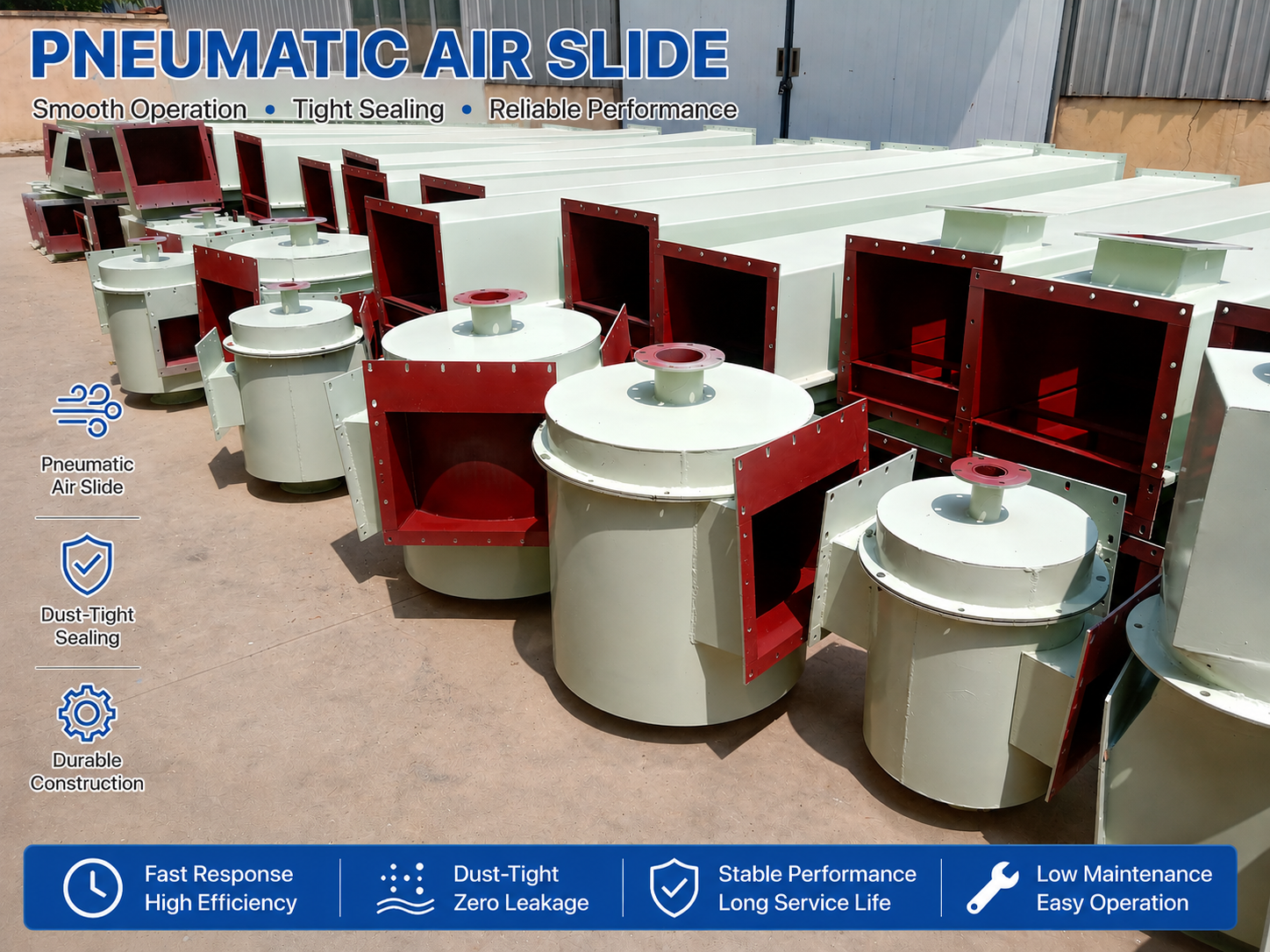

エアスライドとは？

1エアスライド別名空気圧式スライドコンベアまたはエアスライドコンベアこれは、低圧空気を使用して乾燥した微細な粉状バルク材料を搬送するように設計された連続搬送システムです。セメント工場、鉱物処理工場、化学工場、発電所など、信頼性の高い密閉型粉体搬送が必要​​とされる様々な産業で広く使用されています。

従来の機械式コンベヤとは異なり、エアスライドは搬送路内部に回転する搬送部品がありません。空気が多孔質の布地または通気膜を通過することで粉体が流動化し、傾斜した搬送面に沿って材料がスムーズに移動します。

エアスライドはどのように機能するのですか？

エアスライドの動作原理は、流動化技術低圧の空気がエアスライドの底部から導入されると、通気布を通過して粉体材料の中に入り込む。

空気の流れによって、個々の粒子間および材料と搬送面との間の摩擦が低減されます。その結果、エアスライドを適切な角度で設置すると、粉体は流体のように振る舞い、重力によって前方に流れることができます。

この単純な伝達原理により、エアスライドコンベア特に、セメント、フライアッシュ、原料粉末、石灰粉末、アルミナなどの流動性の高い乾燥粉末やその他の微細な粉体材料に適しています。

エアスライドの主要構造

一般的なエアスライドシステムは、搬送トラフ、通気布、エアチャンバー、入口と出口、点検口、支持構造など、いくつかの主要な構成要素から成り立っています。

の通気性のある布地は最も重要な構成要素の一つです。搬送材料と空気室を分離しつつ、空気が均一に通過できるようにします。適切な空気分配は、材料の安定した流動化と効率的な搬送を維持するのに役立ちます。

プロジェクトの要件に応じて、エアスライドは様々な長さ、幅、材質、設置構成で供給可能です。搬送能力やプラントレイアウトに応じたカスタマイズ設計も承ります。

エアスライドコンベヤの利点

1. シンプルで信頼性の高いデザイン

エアスライドは可動部品が非常に少ない。内部にチェーン、ネジ、ベルト、回転ローターなどがないため、機械的な摩耗が大幅に軽減される。これにより、運転信頼性が向上し、メンテナンスの必要性も低減される。

2. 低エネルギー消費

このシステムは、比較的低圧の空気を用いて粉末を流動化させる。多くの機械式搬送システムと比較して、エアスライドは適切な乾燥粉末材料の搬送において、エネルギー効率の高いソリューションを提供できる。

3. メンテナンスの手間が少ない

搬送工程は回転する機械部品に依存しないため、搬送路内部の摩耗部品が少なくなります。定期メンテナンスは主に、通気システム、生地の状態、空気供給、およびシール部品に重点を置いて行われます。

4. 密閉型粉体搬送

1エアスライドコンベア密閉された搬送経路を採用することで、材料の漏出や粉塵の発生を低減します。そのため、クリーン生産と環境管理が重要な現代の工場に適しています。

5. スムーズな材料の流れ

通気処理により材料間の摩擦が軽減され、微粉末がスムーズに搬送される。適切に設計された空気分配システムは、詰まりを最小限に抑え、安定した搬送性能を維持するのに役立つ。

6. 柔軟な設置

エアスライドは、材料の特性やプロセス要件に応じて、水平またはわずかに傾斜させて設置できます。また、コンパクトな構造のため、サイロ、ビン、ミル、フィルター、その他のプロセス機器間で材料を搬送するのに適しています。

エアスライドはどのような資材を搬送できますか？

エアスライドは主に以下の目的で設計されています乾燥した、きめ細かく、比較的流動性の高い粉末状物質。

代表的な用途としては以下のようなものがあります。

• セメント

• セメント原料粉末

• フライアッシュ

• 粉砕石灰石

• ミネラルパウダー

• アルミナ

• 石膏粉末

• 石炭灰

• 化学粉末

• その他の乾燥微粉状材料

実際の搬送性能は、材料の粒径、水分含有量、かさ密度、流動性などの物理的特性に依存します。したがって、エアスライドの設計を選択する際には、材料の特性を考慮する必要があります。
